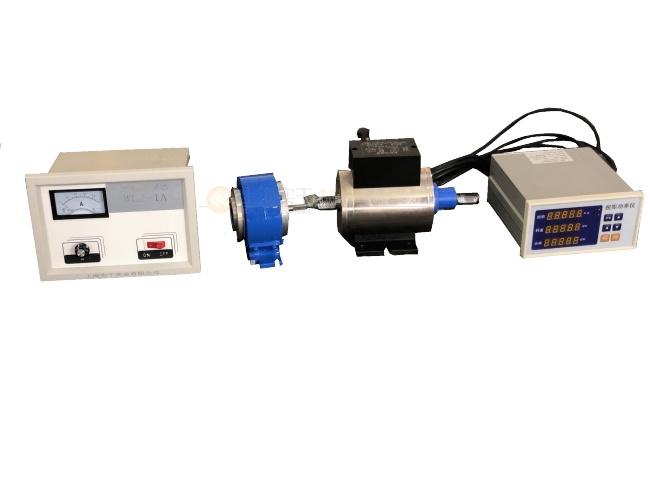

上海實干廠家生產的這款SGDN系列電機動態扭力測試儀是為測試和檢測*動態扭矩而設計制造的一種智能化計量儀器，該電機動態扭力測試儀主要用于檢測*電機。減速機輸出的扭矩，功率的高精度測試設備，廣發用于機械制造，科研結構等行業

1.信號輸出波形方波幅度可選5V/12V。

2.通電即可進入工作狀態，勿需預熱過程。

3.檢測精度高、穩定性好、抗干擾*。

4.可任意位置，任意方向安裝。

5.不需反復調零即可連續測量*反扭矩。

6.可以傳遞禁止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號。

7.能源及信號非接觸傳遞，傳遞信號時與是否旋轉，轉速和轉向無關。

8.傳感器可脫離二次儀表獨立使用，只要按需供電即可輸出阻抗與扭矩  成*比的等方波或脈沖波頻率信號；或者電壓、電流信號。

9.由于變壓器感應供電，且沒有集流環等磨損件，故可以高轉速長期工作，*應用于電機、發電機、減速機、柴油機的扭矩監測。

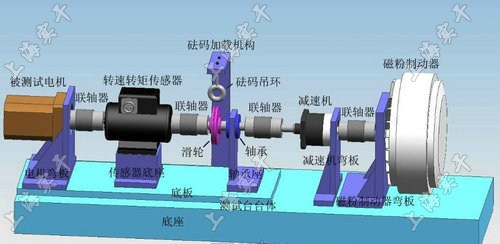

可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、曳引機、石油鉆機等。

可檢測傳動機械輸入、輸出的轉矩、轉速、功率、*。如減變速機、電動閥門、離合器等。

可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。

可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。

可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等。可檢測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。

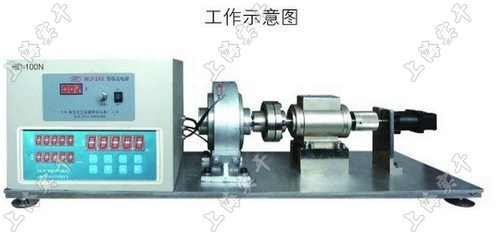

設備應安裝在干燥通風、無腐蝕氣體存在的廠房中。設備安裝*，要有可靠接地，設備專線供電，以防干擾。設備周圍不得有強磁場干擾源,設備主軸不能承受徑向力，同軸度要求誤差不超過0.05mm，使用有補償間隙的柔性聯軸節,設備由*操作人員按照分類說明書設定儀表參數并操作，設備出廠精度已經標定，非*人員不得調整*標定的精度上的按鍵和旋鈕，否則會造成精度偏差，需返回重新標定，非*人員不得操作。

環境溫度不超過40℃，海拔高度不超過2500m。當環境溫度為20℃時，相對濕度不大于85%。

1、電源經過處理后送 ，經激勵電源送到應變軸上；
2、由穩壓電源變成穩定電壓供給應變軸上各電子器件；
3、將應變軸的微小變形轉換成電信號，經過壓/頻轉換，變成與扭應變成*比的頻率信號，通過 調解電路整形后輸出調頻方波信號。
轉速的測量：轉速測量采用磁電碼盤的方法進行測量，*磁電碼盤均有60個齒，軸帶動磁電碼盤每旋轉一周可產生60個脈沖，高速或中速采樣 時可以用測頻的方法，低速采樣時可以用測周期的方法測出準確的轉速。本傳感器精度可達±0.1%～±0.5%（F·S）。由于傳感器輸出為頻率信號，所以無需AD轉換即可直接送至計算機進行數據處理。

本傳感器的測速方法采用內置測速，訂貨時用戶需注明是否監測轉速信號。

儀表的參數被分為若干組，每個參數所在的組中列出。

第2組及以后的參數受密碼控制，未設置密碼時不能進入。

第1組參數是受密碼控制可以通過設置參數選擇。設置為OFF時，不受密碼控制；設置為ON時，若未設置密碼，雖然可以進入、修改，但不能存入。

進入設置狀態后，若1分鐘*不進行按鍵操作，儀表將自動退出設置狀態。

2、 報警設定值的設置方法

報警設定值在第1組參數，無報警功能的儀表沒有該組參數。

① 按住設置鍵2秒*不松開，進入設置狀態，儀表顯示第1個參數的符號。

② 按確認鍵可以順序選擇本組其它參數。

③ 按移位鍵調出當前參數的原設定值，閃爍位為修*位。

④ 通過移位鍵移動修改位，增加鍵增值、減小鍵減值，將參數修改為需要的值。

⑤ 按確認鍵存入修改好的參數，并設置本組的其它參數。若為本組zui后1個參數，則按確認鍵將退出設置狀態。重復②～⑤步，可設置本組其它參數。

 如果修改后的參數不能存入，是因為參數被設置為ON，使本組參數受密碼控制，應先設置密碼。

3、 密碼設置方法

當儀表處于測量狀態或第1組參數符號顯示狀態時，可進行密碼設置。

① 按住設置鍵不松開，直到顯示。

② 按移位鍵進入修改狀態，在移位鍵、增加、減小鍵的配合下將其修改為01234。

③ 按確認鍵，密碼設置完成。

 密碼在儀表上電時或1分鐘*無按鍵操作時，將自動清零。

4、 其它參數的設置方法設置密碼

① 先按上一條“密碼設置方法”的方法設置密碼。

② 第2組參數因為是密碼參數所在組，密碼設置完成，按確認鍵可選擇本組的各參數。

③ 其它組的參數，通過按住設置鍵不松開，順序進入各參數組，儀表顯示該組第1個*參數的符號。

④ 進入需要設置的參數所在組后，按確認鍵順序循環選擇本組需設置的參數。

⑤ 按移位鍵調出當前參數的原設定值，閃爍位為修改位。

⑥ 通過移位鍵移動修改位，增加鍵增值，減小鍵減值，將參數修改為需要的值。
